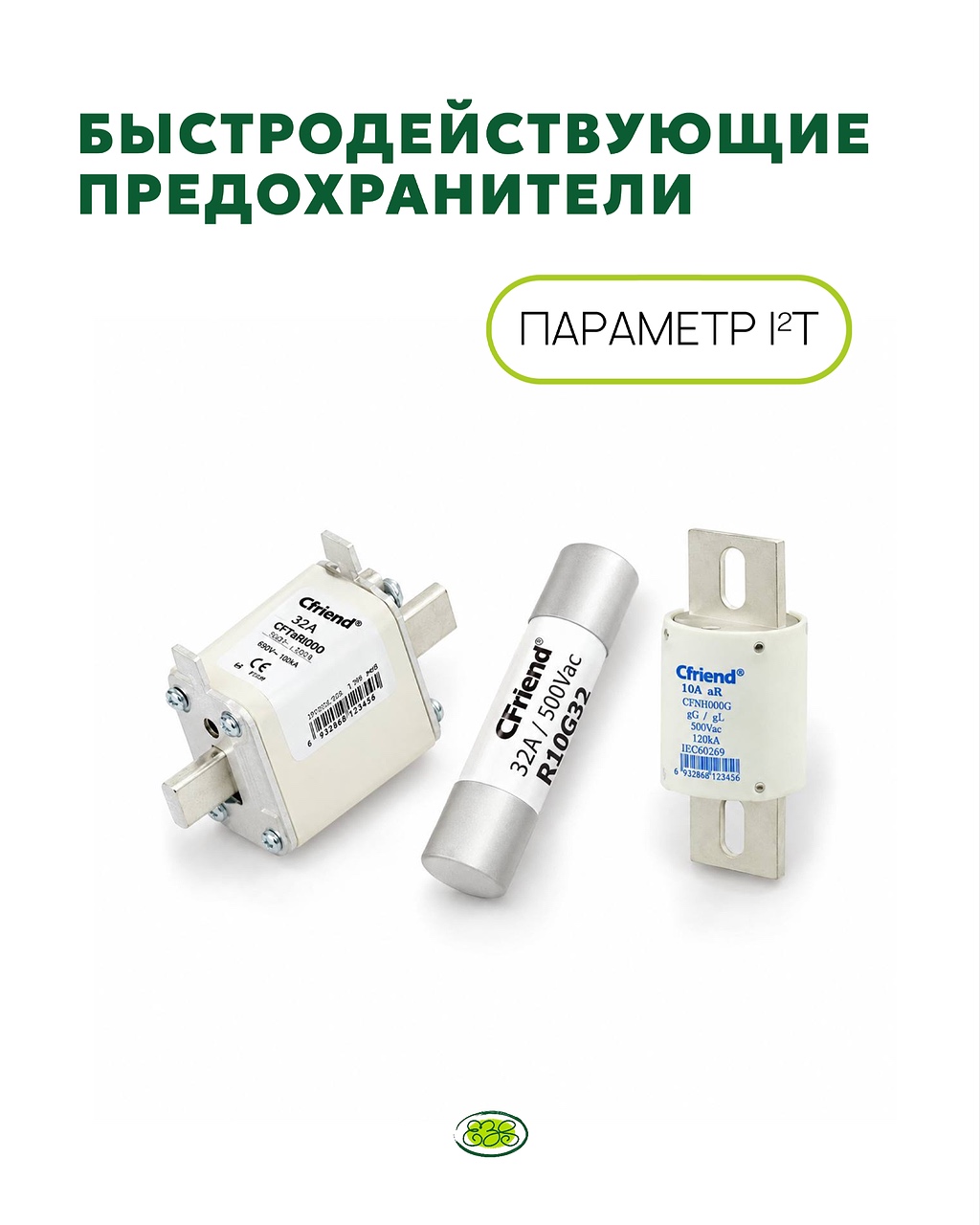

I²t быстродействующего предохранителя: почему этот параметр важен при защите силовой электроники

При выборе быстродействующего предохранителя часто ориентируются на номинальный ток и напряжение. Однако для защиты силовых полупроводников этого недостаточно. Один из ключевых параметров — I²t (интеграл Джоуля). Он характеризует тепловую энергию, пропускаемую через предохранитель при протекании аварийного тока: I²t = ∫ i²(t)dt Чем выше ток короткого замыкания и чем дольше он протекает, тем больше энергия, воздействующая на защищаемый компонент. Для быстродействующих предохранителей важно учитывать как минимум два значения I²t: - преддуговое I²t — энергия, накопленная до начала плавления плавкой вставки; - полное I²t — энергия за весь процесс отключения, включая дуговой период. Именно полное I²t позволяет оценить воздействие аварийного процесса на защищаемый силовой полупроводник. Например, при защите IGBT, диодов, тиристоров и силовых модулей необходимо сопоставлять I²t предохранителя с допустимыми параметрами защищаемого компонента. Сам по себе одинаковый номинальный ток предохранителей ещё не означает одинаковый уровень защиты. Поэтому выбор быстродействующего предохранителя — это не просто подбор значения «по амперам». Необходимо учитывать ток и напряжение системы, характер нагрузки, ток короткого замыкания, отключающую способность, I²t и параметры защищаемого оборудования. Если подбор предохранителя вызывает вопросы или необходимо проверить уже выбранное решение, обратитесь к специалистам «Эльтрис». Поможем сопоставить параметры предохранителя с характеристиками оборудования и подобрать решение для конкретной электрической схемы. Eltris.ru +7 (495) 790-60-07 info@eltris.ru
